二层高可用 · 35 分钟

双链路 LACP 上联

把两条独立上联迁移为 LACP 聚合并验证成员故障后的业务连续性。

二层高可用link-aggregationlacp-modelacp-member-status
作者：案例内容组 · 核验：内容技术审核组 · 2026/7/31 · 环境：四厂商课程命令参考、隔离园区拓扑与业务验证终端
正在读取学习状态...

1. 需求与验收

接入交换机升级为双链路聚合，单成员故障不得造成整栋楼离线。

学习目标

  • 能够解释“双链路 LACP 上联”的业务目标、技术前提和影响范围。
  • 能够比较四厂商关键命令差异并按计划完成配置、验证与回滚。
  • 能够根据设备状态和端到端业务证据定位常见错误，而不是依赖试错。

业务验收标准

  • 员工无线 VLAN 60、访客无线 VLAN 70 的端口、VLAN 与地址状态和规划表一致。
  • 验证清单全部达到预期，且未影响范围外业务。
  • 能够使用变更前证据完成回滚并恢复原业务状态。

2. 范围、风险与窗口

范围约束

  • 只变更本案例需求和步骤明确列出的对象。
  • 管理连接中断、合法业务失败或输出偏离预期时立即停止并回滚。

不在范围

  • 运营商公网、终端操作系统和应用内部配置不在本案例范围。

维护窗口：建议预留 75 分钟，最后 15 分钟只用于验收和回滚判断。

配置对象或作用方向选择错误

影响：可能中断范围内业务或放宽安全边界。

缓解：执行前按设备、接口、VLAN/前缀和方向四项交叉核对。

只验证配置回显而遗漏真实业务

影响：交付后仍可能存在回程、策略或故障切换问题。

缓解：同时执行配置、协议/表项和业务正反例验收。

3. 现网与目标拓扑

现网状态

当前状态尚未满足“接入交换机升级为双链路聚合，单成员故障不得造成整栋楼离线。”；实施前必须用本案例前检命令记录真实设备、接口、协议和业务基线。

目标拓扑

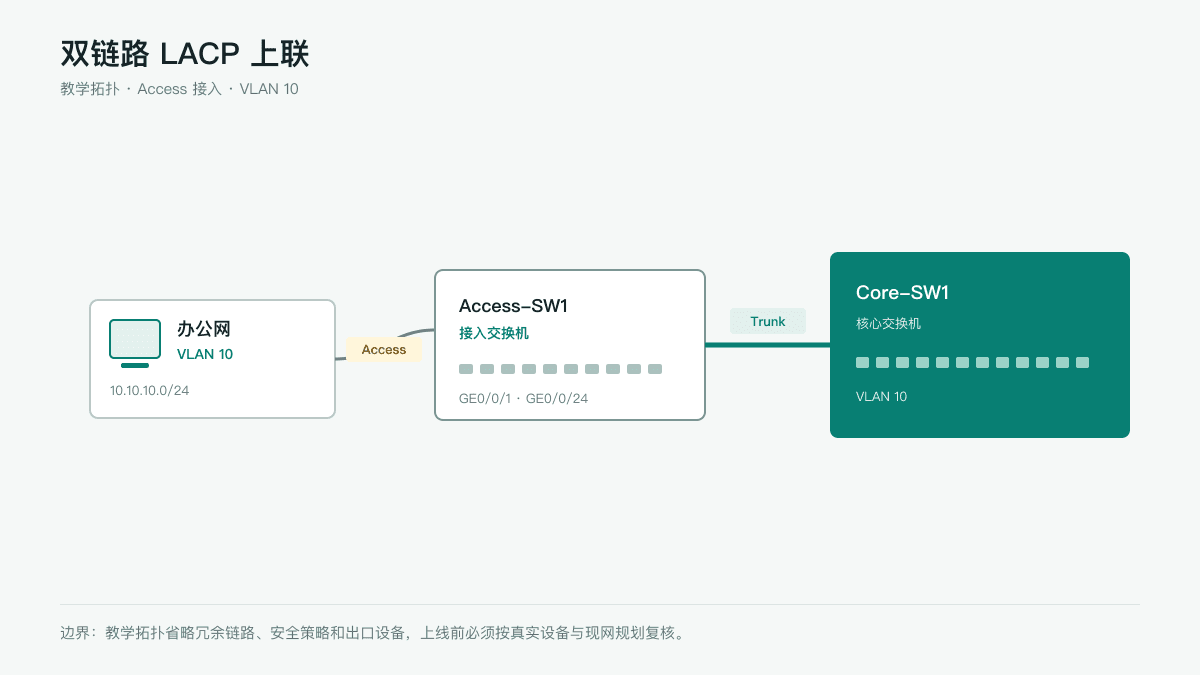

双链路 LACP 上联网络拓扑图
双链路 LACP 上联使用独立课程拓扑；设备与链路只覆盖“接入交换机升级为双链路聚合，单成员故障不得造成整栋楼离线。”所需范围，未列对象保持不变。下载 draw.io 源文件

4. 设备与接口

Access-SW1园区接入交换机支持课程目标功能的企业接入交换机
Core-SW1园区核心交换机支持二层、三层及管理功能的企业交换机
Client-1业务验证终端隔离课程测试终端
设备接口对端用途类型
Access-SW1GE0/0/1Client-1 Ethernet0业务终端接入与正反例测试Access
Access-SW1GE0/0/24Core-SW1 GE0/0/24接入到核心的受控上联Trunk

5. VLAN 与 IP 规划

区域VLAN网段网关
办公网1010.10.10.0/2410.10.10.1

6. 实施前检查

  • 确认设备型号、软件版本、当前提示符和带外路径。
  • 导出当前配置并采集相关接口、表项、协议和日志。
  • 从真实终端保存变更前允许与禁止业务结果。

7. 实施步骤

  1. 确认范围并冻结基线

    核对需求“接入交换机升级为双链路聚合，单成员故障不得造成整栋楼离线。”，采集设备、接口、配置、协议和业务现状，确认维护窗口、停止条件及带外路径。

  2. 创建链路聚合接口

    使用接口 23 和 24 建立编号为 1 的动态链路聚合，并确认两条成员链路均被选中转发。 完成后立即执行该主题的验证命令，保存关键输出；结果不符合预期时停止进入下一步。

  3. 配置 LACP 协商模式

    把编号为 1 的聚合配置为 LACP 协商模式，并确认成员接口处于选中或捆绑状态。 完成后立即执行该主题的验证命令，保存关键输出；结果不符合预期时停止进入下一步。

  4. 查看聚合成员与 LACP 状态

    确认成员选中状态、协商伙伴和负载分担是否正常 完成后立即执行该主题的验证命令，保存关键输出；结果不符合预期时停止进入下一步。

  5. 执行正反例和回滚演练

    按案例验收项分别证明允许业务成功、禁止业务被拒绝；触发停止条件时只撤销本案例对象，并重复原测试。

  6. 提交证据并交接

    提交实际配置差异、验证输出、故障记录、回滚结果和遗留风险，由实施人与审核人分别签字。

8. 四厂商配置

华为 · Campus-Core-1

VRP · V200R019 及以上

完整配置
system-view
interface Eth-Trunk 1
mode lacp-static
interface GigabitEthernet 0/0/23
eth-trunk 1
interface GigabitEthernet 0/0/24
eth-trunk 1
system-view
interface Eth-Trunk 1
mode lacp-static
display eth-trunk 1

华三 · Campus-Core-1

Comware · 7.1 及以上

完整配置
system-view
interface Bridge-Aggregation 1
link-aggregation mode dynamic
interface GigabitEthernet 1/0/23
port link-aggregation group 1
interface GigabitEthernet 1/0/24
port link-aggregation group 1
system-view
interface Eth-Trunk 1
mode lacp-static
display link-aggregation verbose Bridge-Aggregation 1

思科 · Campus-Core-1

IOS · 15.2 及以上

完整配置
configure terminal
interface range GigabitEthernet0/23 - 24
channel-group 1 mode active
interface Port-channel1
configure terminal
interface range GigabitEthernet0/23 - 24
channel-group 1 mode active
show etherchannel summary

锐捷 · Campus-Core-1

RGOS · 11.x 及以上

完整配置
configure terminal
interface range GigabitEthernet 0/23-24
port-group 1 mode active
interface AggregatePort 1
configure terminal
interface range GigabitEthernet0/23 - 24
channel-group 1 mode active
show aggregatePort 1 summary

9. 验证与验收

display eth-trunk 1

确认 LACP 状态正常，两个成员接口均处于 Selected 状态。

display eth-trunk 1

确认工作模式为 LACP，成员接口处于 Selected 状态。

display lacp statistics eth-trunk 1

读取实际状态或计数器，确认“确认成员选中状态、协商伙伴和负载分担是否正常”已经满足。

10. 故障定位

成员接口保持 Unselected

该链路不参与转发，聚合带宽和冗余不符合设计。；核对两端聚合编号、LACP 模式、速率、双工和二层参数。

对端使用普通静态聚合且不发送 LACP

成员可能保持未选中，聚合接口不能正常承载业务。；统一两端协议模式，并核对聚合编号、成员速率和二层配置。

命令可以执行但业务状态未达到预期

仅凭配置回显判断成功，可能遗漏接口状态、协议协商或上下游不一致。；执行 display lacp statistics eth-trunk 1，结合变更前基线和对端状态逐项复核；异常时使用本主题回滚命令恢复。

11. 回滚方法

华为

达到停止条件时只撤销本案例引入的对象，并用变更前基线确认原业务恢复。

undo eth-trunk 1
undo mode lacp-static
无需回滚（只读操作）

华三

达到停止条件时只撤销本案例引入的对象，并用变更前基线确认原业务恢复。

undo port link-aggregation group 1
undo mode lacp-static
无需回滚（只读操作）

思科

达到停止条件时只撤销本案例引入的对象，并用变更前基线确认原业务恢复。

no channel-group 1 mode active
no channel-group 1 mode active
无需回滚（只读操作）

锐捷

达到停止条件时只撤销本案例引入的对象，并用变更前基线确认原业务恢复。

no port-group 1 mode active
no channel-group 1 mode active
无需回滚（只读操作）

12. 交付物

  • 变更前基线、需求与影响范围确认记录。
  • 实际配置差异及配置、协议/表项、业务三层验证证据。
  • 异常、停止、回滚和复测记录，以及交接后的责任人与巡检项。
