二层环路应急处置

根据广播、MAC 漂移和拓扑变化证据隔离环路并恢复业务。

二层排障storm-controlloop-detectionmac-move-statusstp-topology-change
作者：案例内容组 · 核验：内容技术审核组 · 2026/7/31 · 环境：四厂商课程命令参考、隔离园区拓扑与业务验证终端
正在读取学习状态...

1. 需求与验收

楼层网络出现广播风暴，需先止损、再定位根因，禁止通过重启全部交换机碰运气。

学习目标

  • 能够解释“二层环路应急处置”的业务目标、技术前提和影响范围。
  • 能够比较四厂商关键命令差异并按计划完成配置、验证与回滚。
  • 能够根据设备状态和端到端业务证据定位常见错误，而不是依赖试错。

业务验收标准

  • 基础实验区 VLAN 100、进阶实验区 VLAN 110 的端口、VLAN 与地址状态和规划表一致。
  • 验证清单全部达到预期，且未影响范围外业务。
  • 能够使用变更前证据完成回滚并恢复原业务状态。

2. 范围、风险与窗口

范围约束

  • 仅变更工单列出的设备、接口、VLAN 与地址对象。
  • 不得删除来源不明的现网配置；发现冲突时停止实施并升级确认。

不在范围

  • 出口 NAT、防火墙策略、无线控制器及服务器应用配置不属于本案例范围。

维护窗口：建议预留 50 分钟维护窗口，其中最后 10 分钟用于验收或回滚。

端口或 VLAN 识别错误

影响：可能造成其他终端中断或进入错误广播域。

缓解：实施前核对接口描述、MAC 表和端口表，并逐端口变更。

业务路径未闭环

影响：命令状态正常但终端仍无法访问目标服务。

缓解：同步执行设备状态和终端业务验证，失败立即回滚。

3. 现网与目标拓扑

现网状态

当前网络沿用默认 VLAN 或既有单链路接入方式；端口、VLAN 与网关状态必须在变更前通过真实命令输出确认。

目标拓扑

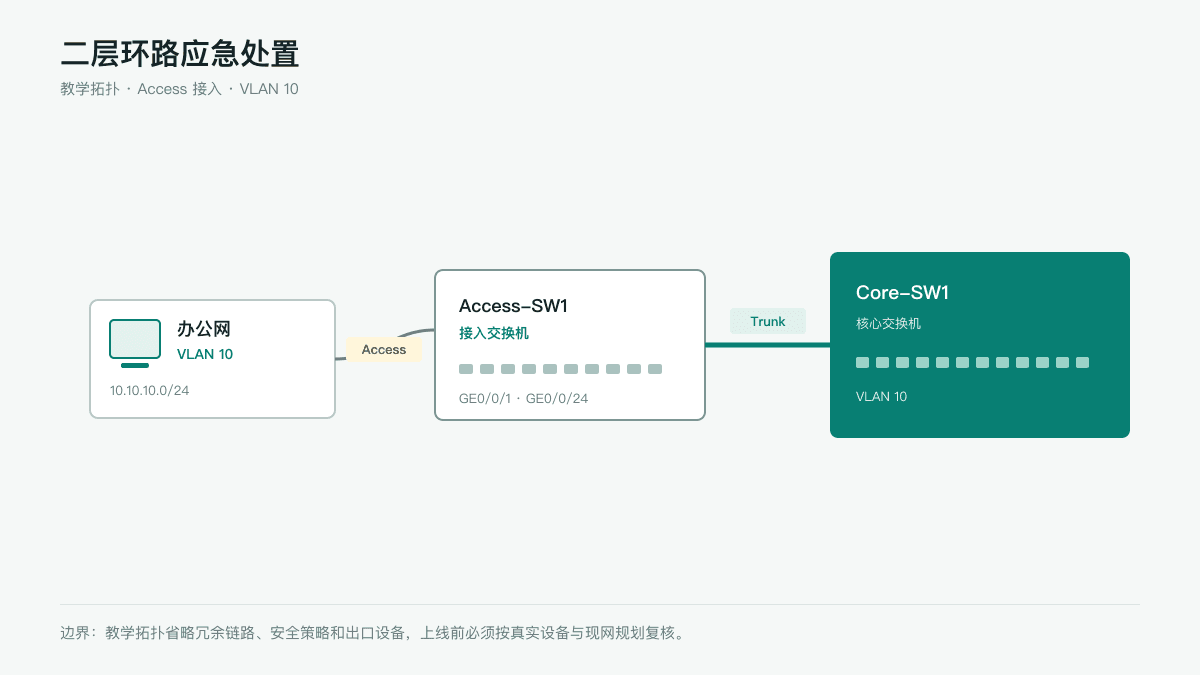

二层环路应急处置网络拓扑图
二层环路应急处置目标拓扑沿用星河科技统一园区基线；图中设备、链路和业务区域按本案例范围实施，未标记对象保持现网不变。下载 draw.io 源文件

4. 设备与接口

Core-SW1核心交换机支持目标平台版本的园区交换机
Access-SW1接入交换机支持 802.1Q VLAN 的接入交换机
Client-1业务验证终端具备静态 IPv4 配置的测试终端
设备接口对端用途类型
Core-SW1GE0/0/24Access-SW1 GE0/0/24交换机上联Trunk
Access-SW1GE0/0/1Client-1 Ethernet0基础实验区Access

5. VLAN 与 IP 规划

区域VLAN网段网关
办公网1010.10.10.0/2410.10.10.1

6. 实施前检查

  • 备份并标记当前运行配置，记录恢复文件位置。
  • 核对设备型号、系统版本、接口连接和当前告警。
  • 检查目标 VLAN、地址和端口是否已被占用。
  • 确认业务联系人、维护窗口和回滚触发条件。

7. 实施步骤

  1. 变更前核对

    保存当前配置，确认设备平台、端口连接、VLAN 占用和地址冲突情况。

  2. 创建业务 VLAN

    按规划创建 VLAN 100、VLAN 110，暂不删除任何既有 VLAN。

  3. 配置交换机上联

    将链路两端设置为 Trunk，只放行本次业务需要的 VLAN。

  4. 逐项验证

    按验证清单检查最终状态，记录命令输出和终端连通性，不以命令执行成功代替业务验收。

8. 四厂商配置

华为 · Campus-Core-1

VRP · V200R019 及以上 / V200R019 及以上（支持环回检测的平台）

完整配置
interface GigabitEthernet 0/0/1
broadcast-suppression pps 1000
system-view
interface GigabitEthernet 0/0/1
loopback-detect enable
loopback-detect action shutdown
display mac-address flapping record
display stp topology-change

华三 · Campus-Core-1

Comware · 7.1 及以上 / 7.1 及以上（支持环回检测的平台）

完整配置
interface GigabitEthernet 1/0/1
broadcast-suppression pps 1000
system-view
loopback-detection global enable
interface GigabitEthernet 1/0/1
loopback-detection enable
loopback-detection action shutdown
display mac-address mac-move
display stp tc

思科 · Campus-Core-1

IOS · 15.2 及以上

完整配置
configure terminal
interface GigabitEthernet0/1
storm-control broadcast level 1.00 0.50
storm-control action trap
configure terminal
interface GigabitEthernet0/1
spanning-tree guard loop
show mac address-table notification mac-move
show spanning-tree detail | include topology change|from

锐捷 · Campus-Core-1

RGOS · 11.x 及以上

完整配置
configure terminal
interface GigabitEthernet 0/1
storm-control broadcast level 1.00 0.50
configure terminal
interface GigabitEthernet0/1
spanning-tree guard loop
show mac address-table move update
show spanning-tree detail | include topology change|from

9. 验证与验收

display interface GigabitEthernet 0/0/1

检查接口广播计数、丢弃计数和抑制配置是否符合预期。

display loopback-detect

核对启用接口、检测状态和异常动作记录。

display mac-address flapping statistics

读取实际状态或计数器，确认“根据同一 MAC 在不同接口间移动定位环路或接线错误”已经满足。

display stp brief

读取实际状态或计数器，确认“确认拓扑变化次数、最近来源端口和发生时间”已经满足。

10. 故障定位

阈值低于正常业务峰值

合法广播流量被丢弃，可能导致地址解析或业务发现异常。；先采集正常峰值，再分阶段设置阈值并观察丢弃计数。

环路移除后接口仍未恢复

受保护端口继续中断，合法终端无法接入。；确认环路已经消除，再按设备恢复机制或接口启停流程恢复并观察。

命令可以执行但业务状态未达到预期

仅凭配置回显判断成功，可能遗漏接口状态、协议协商或上下游不一致。；执行 display mac-address flapping statistics，结合变更前基线和对端状态逐项复核；异常时使用本主题回滚命令恢复。

命令可以执行但业务状态未达到预期

仅凭配置回显判断成功，可能遗漏接口状态、协议协商或上下游不一致。；执行 display stp brief，结合变更前基线和对端状态逐项复核；异常时使用本主题回滚命令恢复。

11. 回滚方法

华为

达到停止条件时只撤销本案例引入的对象，并用变更前基线确认原业务恢复。

undo broadcast-suppression
undo loopback-detect action shutdown
无需回滚（只读操作）
无需回滚（只读操作）

华三

达到停止条件时只撤销本案例引入的对象，并用变更前基线确认原业务恢复。

undo broadcast-suppression
undo loopback-detection action shutdown
无需回滚（只读操作）
无需回滚（只读操作）

思科

达到停止条件时只撤销本案例引入的对象，并用变更前基线确认原业务恢复。

no storm-control action trap
no spanning-tree guard loop
无需回滚（只读操作）
无需回滚（只读操作）

锐捷

达到停止条件时只撤销本案例引入的对象，并用变更前基线确认原业务恢复。

no storm-control broadcast level 1.00 0.50
no spanning-tree guard loop
无需回滚（只读操作）
无需回滚（只读操作）

12. 交付物

  • 变更前后配置差异与命令执行记录。
  • 逐项验证输出、终端业务测试结果和异常说明。
  • 更新后的拓扑图、VLAN/IP 表与接口表。
  • 回滚验证记录及工单交接结论。
