二层排障 · 45 分钟

VLAN 跨交换机间歇不通排障

关联接口抖动、Trunk、生成树和 MAC 漂移时间线定位间歇故障。

二层排障interface-flap-historytrunk-statusspanning-tree-statusmac-move-status
作者：案例内容组 · 核验：内容技术审核组 · 2026/7/31 · 环境：四厂商课程命令参考、隔离园区拓扑与业务验证终端
正在读取学习状态...

1. 需求与验收

跨楼层终端间歇丢包，需用持续证据判断链路、VLAN 或生成树原因。

学习目标

  • 能够解释“VLAN 跨交换机间歇不通排障”的业务目标、技术前提和影响范围。
  • 能够比较四厂商关键命令差异并按计划完成配置、验证与回滚。
  • 能够根据设备状态和端到端业务证据定位常见错误，而不是依赖试错。

业务验收标准

  • 生产区 VLAN 30、设备管理区 VLAN 99 的端口、VLAN 与地址状态和规划表一致。
  • 验证清单全部达到预期，且未影响范围外业务。
  • 能够使用变更前证据完成回滚并恢复原业务状态。

2. 范围、风险与窗口

范围约束

  • 只变更本案例需求和步骤明确列出的对象。
  • 管理连接中断、合法业务失败或输出偏离预期时立即停止并回滚。

不在范围

  • 运营商公网、终端操作系统和应用内部配置不在本案例范围。

维护窗口：建议预留 90 分钟，最后 15 分钟只用于验收和回滚判断。

配置对象或作用方向选择错误

影响：可能中断范围内业务或放宽安全边界。

缓解：执行前按设备、接口、VLAN/前缀和方向四项交叉核对。

只验证配置回显而遗漏真实业务

影响：交付后仍可能存在回程、策略或故障切换问题。

缓解：同时执行配置、协议/表项和业务正反例验收。

3. 现网与目标拓扑

现网状态

当前状态尚未满足“跨楼层终端间歇丢包，需用持续证据判断链路、VLAN 或生成树原因。”；实施前必须用本案例前检命令记录真实设备、接口、协议和业务基线。

目标拓扑

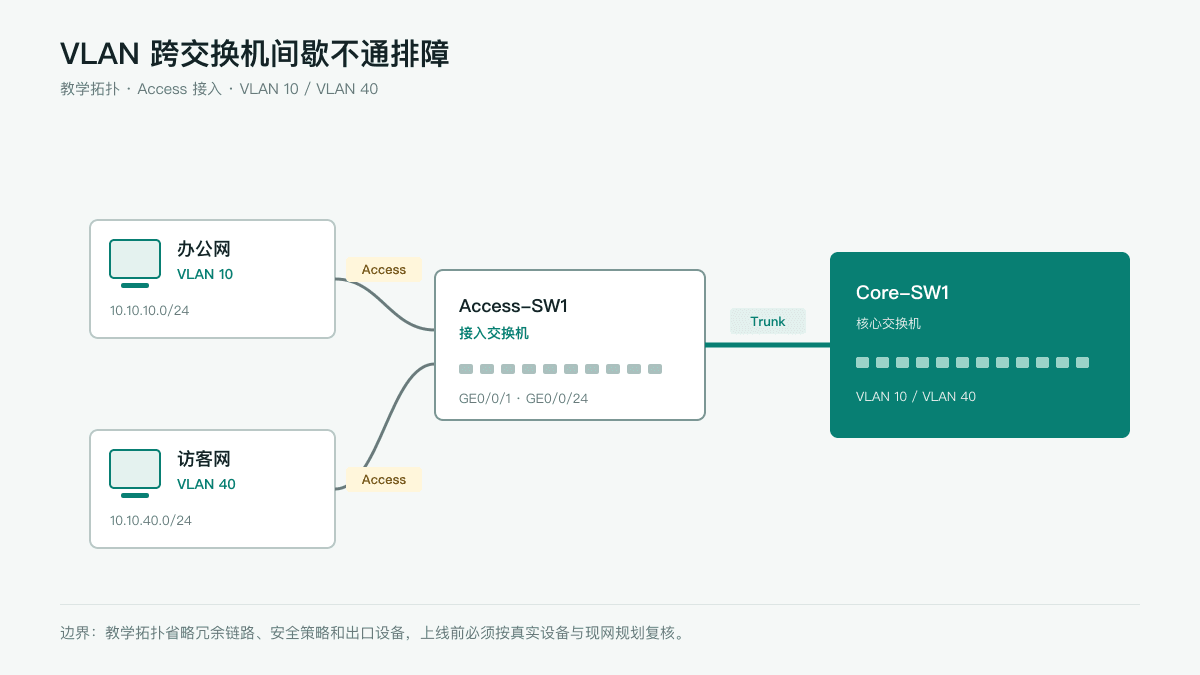

VLAN 跨交换机间歇不通排障网络拓扑图
VLAN 跨交换机间歇不通排障使用独立课程拓扑；设备与链路只覆盖“跨楼层终端间歇丢包，需用持续证据判断链路、VLAN 或生成树原因。”所需范围，未列对象保持不变。下载 draw.io 源文件

4. 设备与接口

Access-SW1园区接入交换机支持课程目标功能的企业接入交换机
Core-SW1园区核心交换机支持二层、三层及管理功能的企业交换机
Client-1业务验证终端隔离课程测试终端
设备接口对端用途类型
Access-SW1GE0/0/1Client-1 Ethernet0业务终端接入与正反例测试Access
Access-SW1GE0/0/24Core-SW1 GE0/0/24接入到核心的受控上联Trunk

5. VLAN 与 IP 规划

区域VLAN网段网关
办公网1010.10.10.0/2410.10.10.1
访客网4010.10.40.0/2410.10.40.1

6. 实施前检查

  • 确认设备型号、软件版本、当前提示符和带外路径。
  • 导出当前配置并采集相关接口、表项、协议和日志。
  • 从真实终端保存变更前允许与禁止业务结果。

7. 实施步骤

  1. 确认范围并冻结基线

    核对需求“跨楼层终端间歇丢包，需用持续证据判断链路、VLAN 或生成树原因。”，采集设备、接口、配置、协议和业务现状，确认维护窗口、停止条件及带外路径。

  2. 检查接口抖动与最后状态变化

    确认接口是否反复 Up/Down 并关联日志时间 完成后立即执行该主题的验证命令，保存关键输出；结果不符合预期时停止进入下一步。

  3. 查看 Trunk 状态与允许 VLAN

    确认链路封装、本征 VLAN 和实际转发 VLAN 列表 完成后立即执行该主题的验证命令，保存关键输出；结果不符合预期时停止进入下一步。

  4. 查看生成树状态

    识别当前根桥和目标端口角色，确认冗余链路中至少一条路径按设计处于阻塞或备用状态。 完成后立即执行该主题的验证命令，保存关键输出；结果不符合预期时停止进入下一步。

  5. 查看 MAC 漂移与移动记录

    根据同一 MAC 在不同接口间移动定位环路或接线错误 完成后立即执行该主题的验证命令，保存关键输出；结果不符合预期时停止进入下一步。

  6. 执行正反例和回滚演练

    按案例验收项分别证明允许业务成功、禁止业务被拒绝；触发停止条件时只撤销本案例对象，并重复原测试。

  7. 提交证据并交接

    提交实际配置差异、验证输出、故障记录、回滚结果和遗留风险，由实施人与审核人分别签字。

8. 四厂商配置

华为 · Campus-Core-1

VRP · V200R019 及以上

完整配置
display interface GigabitEthernet 0/0/10
display logbuffer | include GigabitEthernet0/0/10
display port vlan GigabitEthernet 0/0/48
display stp
display stp brief
display mac-address flapping record

华三 · Campus-Core-1

Comware · 7.1 及以上

完整配置
display interface GigabitEthernet 1/0/10
display logbuffer | include GigabitEthernet1/0/10
display port trunk
display stp
display stp brief
display mac-address mac-move

思科 · Campus-Core-1

IOS · 15.2 及以上

完整配置
show interfaces GigabitEthernet1/0/10 | include line protocol|Last link flapped
show logging | include Gi1/0/10
show interfaces trunk
show spanning-tree
show spanning-tree summary
show mac address-table notification mac-move

锐捷 · Campus-Core-1

RGOS · 11.x 及以上

完整配置
show interfaces GigabitEthernet 0/10
show logging | include Gi0/10
show interfaces trunk
show spanning-tree
show spanning-tree summary
show mac address-table move update

9. 验证与验收

display trapbuffer

读取实际状态或计数器，确认“确认接口是否反复 Up/Down 并关联日志时间”已经满足。

display current-configuration interface GigabitEthernet 0/0/48

读取实际状态或计数器，确认“确认链路封装、本征 VLAN 和实际转发 VLAN 列表”已经满足。

display stp brief

确认根端口、指定端口和备用端口符合设计拓扑。

display mac-address flapping statistics

读取实际状态或计数器，确认“根据同一 MAC 在不同接口间移动定位环路或接线错误”已经满足。

10. 故障定位

命令可以执行但业务状态未达到预期

仅凭配置回显判断成功，可能遗漏接口状态、协议协商或上下游不一致。；执行 display trapbuffer，结合变更前基线和对端状态逐项复核；异常时使用本主题回滚命令恢复。

命令可以执行但业务状态未达到预期

仅凭配置回显判断成功，可能遗漏接口状态、协议协商或上下游不一致。；执行 display current-configuration interface GigabitEthernet 0/0/48，结合变更前基线和对端状态逐项复核；异常时使用本主题回滚命令恢复。

所有冗余端口都处于转发状态

二层环路可能引发广播风暴、MAC 漂移和全网拥塞。；立即按变更预案隔离异常链路，并核对 STP 是否启用及实例映射。

命令可以执行但业务状态未达到预期

仅凭配置回显判断成功，可能遗漏接口状态、协议协商或上下游不一致。；执行 display mac-address flapping statistics，结合变更前基线和对端状态逐项复核；异常时使用本主题回滚命令恢复。

11. 回滚方法

华为

达到停止条件时只撤销本案例引入的对象，并用变更前基线确认原业务恢复。

无需回滚（只读操作）
无需回滚（只读操作）
无需回滚（只读操作）
无需回滚（只读操作）

华三

达到停止条件时只撤销本案例引入的对象，并用变更前基线确认原业务恢复。

无需回滚（只读操作）
无需回滚（只读操作）
无需回滚（只读操作）
无需回滚（只读操作）

思科

达到停止条件时只撤销本案例引入的对象，并用变更前基线确认原业务恢复。

无需回滚（只读操作）
无需回滚（只读操作）
无需回滚（只读操作）
无需回滚（只读操作）

锐捷

达到停止条件时只撤销本案例引入的对象，并用变更前基线确认原业务恢复。

无需回滚（只读操作）
无需回滚（只读操作）
无需回滚（只读操作）
无需回滚（只读操作）

12. 交付物

  • 变更前基线、需求与影响范围确认记录。
  • 实际配置差异及配置、协议/表项、业务三层验证证据。
  • 异常、停止、回滚和复测记录，以及交接后的责任人与巡检项。
