物联网接入 · 20 分钟

摄像机和打印机接入

为两类物联网终端规划独立接入口，处理固定地址、端口描述和异常计数。

物联网接入access-port-vlaninterface-descriptioninterface-error-counters
作者：案例内容组 · 核验：内容技术审核组 · 2026/7/31 · 环境：四厂商课程命令参考、隔离园区拓扑与业务验证终端
正在读取学习状态...

1. 需求与验收

摄像机接入监控 VLAN 50、打印机接入办公 VLAN 10，端口用途必须可追踪。

学习目标

  • 能够解释“摄像机和打印机接入”的业务目标、技术前提和影响范围。
  • 能够比较四厂商关键命令差异并按计划完成配置、验证与回滚。
  • 能够根据设备状态和端到端业务证据定位常见错误，而不是依赖试错。

业务验收标准

  • 打印设备区 VLAN 40 的端口、VLAN 与地址状态和规划表一致。
  • 验证清单全部达到预期，且未影响范围外业务。
  • 能够使用变更前证据完成回滚并恢复原业务状态。

2. 范围、风险与窗口

范围约束

  • 只变更本案例需求和步骤明确列出的对象。
  • 管理连接中断、合法业务失败或输出偏离预期时立即停止并回滚。

不在范围

  • 运营商公网、终端操作系统和应用内部配置不在本案例范围。

维护窗口：建议预留 75 分钟，最后 15 分钟只用于验收和回滚判断。

配置对象或作用方向选择错误

影响：可能中断范围内业务或放宽安全边界。

缓解：执行前按设备、接口、VLAN/前缀和方向四项交叉核对。

只验证配置回显而遗漏真实业务

影响：交付后仍可能存在回程、策略或故障切换问题。

缓解：同时执行配置、协议/表项和业务正反例验收。

3. 现网与目标拓扑

现网状态

当前状态尚未满足“摄像机接入监控 VLAN 50、打印机接入办公 VLAN 10，端口用途必须可追踪。”；实施前必须用本案例前检命令记录真实设备、接口、协议和业务基线。

目标拓扑

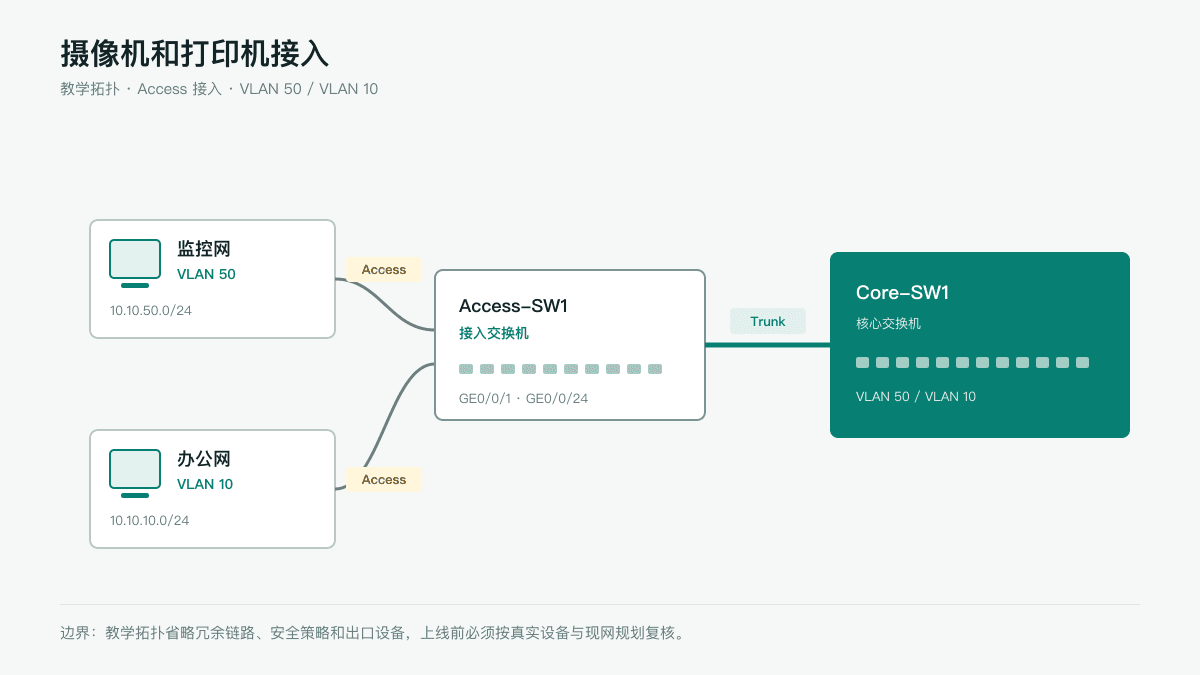

摄像机和打印机接入网络拓扑图
摄像机和打印机接入使用独立课程拓扑；设备与链路只覆盖“摄像机接入监控 VLAN 50、打印机接入办公 VLAN 10，端口用途必须可追踪。”所需范围，未列对象保持不变。下载 draw.io 源文件

4. 设备与接口

Access-SW1园区接入交换机支持课程目标功能的企业接入交换机
Core-SW1园区核心交换机支持二层、三层及管理功能的企业交换机
Client-1业务验证终端隔离课程测试终端
设备接口对端用途类型
Access-SW1GE0/0/1Client-1 Ethernet0业务终端接入与正反例测试Access
Access-SW1GE0/0/24Core-SW1 GE0/0/24接入到核心的受控上联Trunk

5. VLAN 与 IP 规划

区域VLAN网段网关
监控网5010.10.50.0/2410.10.50.1
办公网1010.10.10.0/2410.10.10.1

6. 实施前检查

  • 确认设备型号、软件版本、当前提示符和带外路径。
  • 导出当前配置并采集相关接口、表项、协议和日志。
  • 从真实终端保存变更前允许与禁止业务结果。

7. 实施步骤

  1. 确认范围并冻结基线

    核对需求“摄像机接入监控 VLAN 50、打印机接入办公 VLAN 10，端口用途必须可追踪。”，采集设备、接口、配置、协议和业务现状，确认维护窗口、停止条件及带外路径。

  2. 配置 Access 接口并加入 VLAN

    创建业务 VLAN 10，将指定终端接口固定为 Access 模式并加入该 VLAN，然后验证端口成员关系。 完成后立即执行该主题的验证命令，保存关键输出；结果不符合预期时停止进入下一步。

  3. 配置接口描述

    把终端接口描述设置为 OFFICE-PC-01，并在接口摘要或运行配置中确认描述。 完成后立即执行该主题的验证命令，保存关键输出；结果不符合预期时停止进入下一步。

  4. 查看接口错误计数明细

    区分 CRC、丢包、碰撞和队列丢弃等物理或拥塞证据 完成后立即执行该主题的验证命令，保存关键输出；结果不符合预期时停止进入下一步。

  5. 执行正反例和回滚演练

    按案例验收项分别证明允许业务成功、禁止业务被拒绝；触发停止条件时只撤销本案例对象，并重复原测试。

  6. 提交证据并交接

    提交实际配置差异、验证输出、故障记录、回滚结果和遗留风险，由实施人与审核人分别签字。

8. 四厂商配置

华为 · Access-SW1

VRP · V200R019 及以上

完整配置
system-view
vlan 10
quit
interface GigabitEthernet 0/0/1
port link-type access
port default vlan 10
system-view
interface GigabitEthernet 0/0/1
description OFFICE-PC-01
display interface GigabitEthernet 0/0/10

华三 · Access-SW1

Comware · 7.1 及以上

完整配置
system-view
vlan 10
quit
interface GigabitEthernet 1/0/1
port link-type access
port access vlan 10
system-view
interface GigabitEthernet 0/0/1
description OFFICE-PC-01
display interface GigabitEthernet 1/0/10

思科 · Access-SW1

IOS · 15.2 及以上

完整配置
enable
configure terminal
vlan 10
interface GigabitEthernet0/1
switchport mode access
switchport access vlan 10
configure terminal
interface GigabitEthernet0/1
description OFFICE-PC-01
show interfaces GigabitEthernet1/0/10 counters errors

锐捷 · Access-SW1

RGOS · 11.x 及以上

完整配置
configure terminal
vlan 10
interface GigabitEthernet 0/1
switchport mode access
switchport access vlan 10
configure terminal
interface GigabitEthernet0/1
description OFFICE-PC-01
show interfaces GigabitEthernet 0/10 counters errors

9. 验证与验收

display vlan 10

确认接口以 Untagged 方式加入 VLAN 10。

display interface description

确认目标接口及其描述与现场连接一致。

display counters error interface GigabitEthernet 0/0/10

读取实际状态或计数器，确认“区分 CRC、丢包、碰撞和队列丢弃等物理或拥塞证据”已经满足。

10. 故障定位

终端仍无法通信

终端虽然接入正确 VLAN，但无法访问网关或其他业务。；检查上联 Trunk 是否放行 VLAN 10，以及网关接口状态。

描述长期未随跳线变更更新

排错人员会沿错误路径操作，可能影响无关业务。；把接口描述更新纳入跳线和设备迁移变更的验收清单。

命令可以执行但业务状态未达到预期

仅凭配置回显判断成功，可能遗漏接口状态、协议协商或上下游不一致。；执行 display counters error interface GigabitEthernet 0/0/10，结合变更前基线和对端状态逐项复核；异常时使用本主题回滚命令恢复。

11. 回滚方法

华为

达到停止条件时只撤销本案例引入的对象，并用变更前基线确认原业务恢复。

undo port default vlan
undo port link-type
undo description OFFICE-PC-01
无需回滚（只读操作）

华三

达到停止条件时只撤销本案例引入的对象，并用变更前基线确认原业务恢复。

undo port default vlan
undo port link-type
undo description OFFICE-PC-01
无需回滚（只读操作）

思科

达到停止条件时只撤销本案例引入的对象，并用变更前基线确认原业务恢复。

no switchport access vlan
no switchport mode access
no description OFFICE-PC-01
无需回滚（只读操作）

锐捷

达到停止条件时只撤销本案例引入的对象，并用变更前基线确认原业务恢复。

no switchport access vlan
no switchport mode access
no description OFFICE-PC-01
无需回滚（只读操作）

12. 交付物

  • 变更前基线、需求与影响范围确认记录。
  • 实际配置差异及配置、协议/表项、业务三层验证证据。
  • 异常、停止、回滚和复测记录，以及交接后的责任人与巡检项。
