动态路由 · 70 分钟

总部和分支 OSPF 互联

在总部、出口与分支建立 OSPF，验证邻居、LSDB、业务路由和回程。

动态路由ospf-processospf-neighborospf-lsdbospf-route-status
作者：案例内容组 · 核验：内容技术审核组 · 2026/8/5 · 环境：四厂商课程命令参考、隔离园区拓扑与业务验证终端
正在读取学习状态...

1. 需求与验收

总部与分支通过 Area 0 动态互联，Router ID 唯一，终端网段使用被动发布。

学习目标

  • 能够解释“总部和分支 OSPF 互联”的业务目标、技术前提和影响范围。
  • 能够比较四厂商关键命令差异并按计划完成配置、验证与回滚。
  • 能够根据设备状态和端到端业务证据定位常见错误，而不是依赖试错。

业务验收标准

  • 目标拓扑、VLAN/IP 表和业务访问矩阵全部落地。
  • 设备状态与端到端业务验证均达到预期。
  • 注入故障可按证据定位并恢复，回滚路径经过演练。

2. 范围、风险与窗口

范围约束

  • 仅在批准的园区设备和维护窗口内实施。
  • 保留既有管理通道和至少一条可用回退路径。

不在范围

  • 运营商公网、终端操作系统和业务应用内部配置不在本案例范围。

维护窗口：建议预留 100 分钟，其中至少 20 分钟用于验收和回滚判断。

核心路径切换引起业务抖动

影响：多个 VLAN 可能短时中断。

缓解：分设备、分链路实施并持续监控网关与路由收敛。

策略或路由范围过宽

影响：产生越权访问或流量黑洞。

缓解：先核对匹配范围，再按最小范围发布并用正反向流量验收。

3. 现网与目标拓扑

现网状态

当前园区已具备基础接入，但尚未完成运维管理所需的冗余、策略或服务闭环；实施前必须采集真实拓扑、路由和告警基线。

目标拓扑

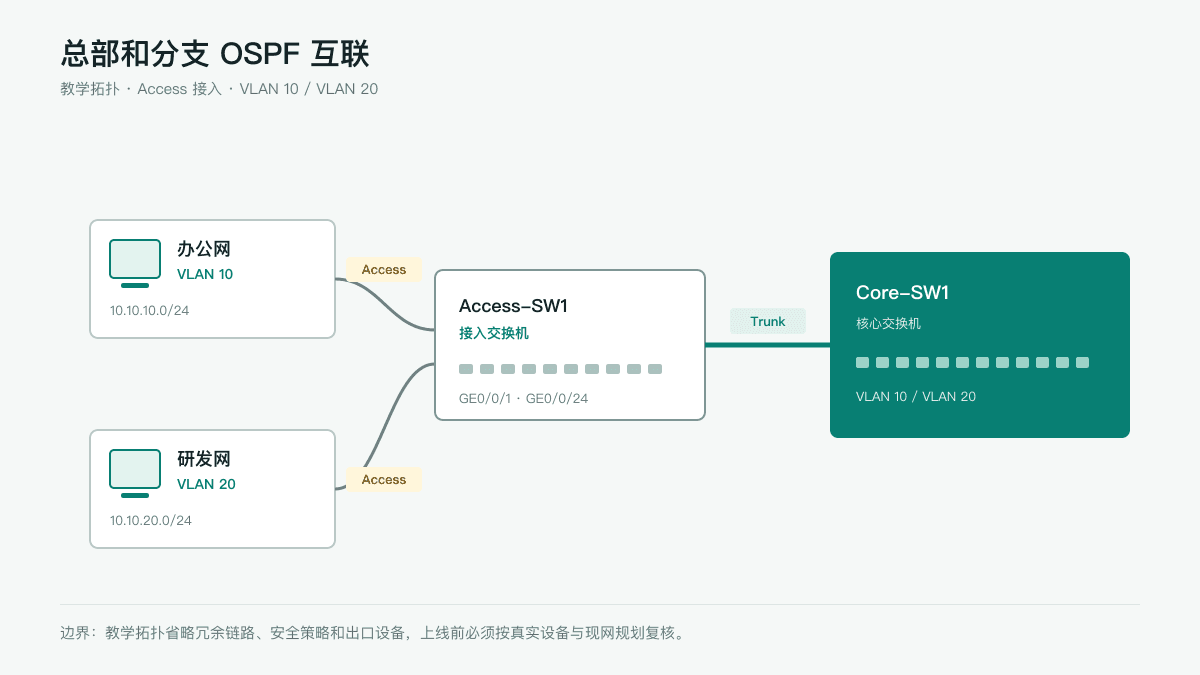

总部和分支 OSPF 互联网络拓扑图
总部和分支 OSPF 互联目标拓扑沿用星河科技统一园区基线；图中设备、链路和业务区域按本案例范围实施，未标记对象保持现网不变。下载 draw.io 源文件

4. 设备与接口

Campus-Core-1园区主核心交换机支持三层、冗余与安全特性的企业交换机
Campus-Core-2园区备用核心交换机与主核心同等级的平台
Access-SW1终端接入交换机支持 VLAN 与接入安全的交换机
Service-1业务与验收终端提供 DHCP、日志或业务验证服务
设备接口对端用途类型
Campus-Core-1GE0/0/23-24Access-SW1 GE0/0/23-24接入层冗余上联Trunk
Campus-Core-1GE0/0/1Campus-Core-2 GE0/0/1双核心互联三层
Access-SW1GE0/0/10Service-1 Ethernet0业务验证接入Access

5. VLAN 与 IP 规划

区域VLAN网段网关
办公网1010.10.10.0/2410.10.10.1
研发网2010.10.20.0/2410.10.20.1

6. 实施前检查

  • 导出运行配置、路由表、邻居表、生成树和关键接口状态。
  • 确认管理通道、Console 或带外访问可用。
  • 核对地址、VLAN、设备能力和目标平台版本。
  • 确认业务联系人、故障升级路径与回滚触发条件。

7. 实施步骤

  1. 冻结基线与确认窗口

    采集当前配置、接口、协议、告警和业务测试结果，确认带外访问、影响范围、停止条件与审批窗口。

  2. 完成目标设计

    根据拓扑、地址表和业务流量形成四厂商实施命令，逐项标明配置对象、顺序、风险和预期状态。

  3. 分阶段实施

    先在备用路径或低风险接口验证，再扩展到主路径；每完成一个阶段立即执行技术和业务检查。

  4. 故障注入与回滚演练

    模拟关键链路、邻居、策略或主设备故障，记录收敛结果；达到停止条件时按案例回滚并验证恢复。

  5. 交付与运维接管

    保存最终配置，更新拓扑、地址表、配置基线、验收输出、遗留风险和日常巡检责任。

8. 四厂商配置

华为 · Campus-Core-1

VRP · V200R019 及以上

完整配置
system-view
ospf 1 router-id 10.255.0.1
area 0.0.0.0
network 10.0.0.0 0.0.0.255
display ospf peer brief
display ospf peer
display ospf lsdb
display ospf routing

华三 · Campus-Core-1

Comware · 7.1 及以上

完整配置
system-view
ospf 1 router-id 10.255.0.1
area 0.0.0.0
network 10.0.0.0 0.0.0.255
display ospf peer brief
display ospf peer
display ospf lsdb
display ospf routing

思科 · Campus-Core-1

IOS · 15.2 及以上

完整配置
configure terminal
router ospf 1
router-id 10.255.0.1
network 10.0.0.0 0.0.0.255 area 0
show ip ospf neighbor
show ip ospf neighbor detail
show ip ospf database
show ip route ospf

锐捷 · Campus-Core-1

RGOS · 11.x 及以上

完整配置
configure terminal
router ospf 1
router-id 10.255.0.1
network 10.0.0.0 0.0.0.255 area 0
show ip ospf neighbor
show ip ospf neighbor detail
show ip ospf database
show ip route ospf

9. 验证与验收

display ospf peer brief

确认预期邻居进入 Full 状态，并核对邻居 Router ID。

display ospf peer brief

确认预期邻居均为 Full，并与拓扑和接口规划一致。

display ospf routing

读取实际状态或计数器，确认“确认前缀是否进入 LSDB 并识别对应 LSA 类型和发布者”已经满足。

display ip routing-table protocol ospf

读取实际状态或计数器，确认“确认 LSDB 中的前缀已计算并安装到全局路由表”已经满足。

10. 故障定位

没有发现 OSPF 邻居

设备无法交换动态路由，远端网段不会自动学习。；核对 network 匹配、区域、Hello 参数、认证、MTU 和接口状态。

邻居停在 ExStart 或 Exchange

链路状态数据库不能完成同步，路由可能缺失。；重点检查接口 MTU、重复 Router ID、网络类型和链路质量。

命令可以执行但业务状态未达到预期

仅凭配置回显判断成功，可能遗漏接口状态、协议协商或上下游不一致。；执行 display ospf routing，结合变更前基线和对端状态逐项复核；异常时使用本主题回滚命令恢复。

命令可以执行但业务状态未达到预期

仅凭配置回显判断成功，可能遗漏接口状态、协议协商或上下游不一致。；执行 display ip routing-table protocol ospf，结合变更前基线和对端状态逐项复核；异常时使用本主题回滚命令恢复。

11. 回滚方法

华为

达到停止条件时只撤销本案例引入的对象，并用变更前基线确认原业务恢复。

undo network 10.0.0.0 0.0.0.255
无需回滚（只读操作）
无需回滚（只读操作）
无需回滚（只读操作）

华三

达到停止条件时只撤销本案例引入的对象，并用变更前基线确认原业务恢复。

undo network 10.0.0.0 0.0.0.255
无需回滚（只读操作）
无需回滚（只读操作）
无需回滚（只读操作）

思科

达到停止条件时只撤销本案例引入的对象，并用变更前基线确认原业务恢复。

no network 10.0.0.0 0.0.0.255 area 0
无需回滚（只读操作）
无需回滚（只读操作）
无需回滚（只读操作）

锐捷

达到停止条件时只撤销本案例引入的对象，并用变更前基线确认原业务恢复。

no network 10.0.0.0 0.0.0.255 area 0
无需回滚（只读操作）
无需回滚（只读操作）
无需回滚（只读操作）

12. 交付物

  • 经确认的需求、范围、风险和实施窗口记录。
  • 现网与目标拓扑、设备接口表、VLAN/IP 表。
  • 四厂商配置、验证输出、故障处置与回滚记录。
  • 业务验收单、配置备份索引和运维交接文档。
