静态路由 · 80 分钟

新增服务器区与静态路由

规划服务器 VLAN 和最小范围静态路由，验证正向与回程路径。

静态路由vlan-interface-routingstatic-routeroute-lookup-prefixtraceroute-pathVLANIFSVI
作者：案例内容组 · 核验：内容技术审核组 · 2026/8/5 · 环境：四厂商课程命令参考、隔离园区拓扑与业务验证终端
正在读取学习状态...

1. 需求与验收

新增服务器区需被指定业务网访问，不能通过过宽汇总或默认路由掩盖地址规划错误。

学习目标

  • 能够解释“新增服务器区与静态路由”的业务目标、技术前提和影响范围。
  • 能够比较四厂商关键命令差异并按计划完成配置、验证与回滚。
  • 能够根据设备状态和端到端业务证据定位常见错误，而不是依赖试错。

业务验收标准

  • 目标拓扑、VLAN/IP 表和业务访问矩阵全部落地。
  • 设备状态与端到端业务验证均达到预期。
  • 注入故障可按证据定位并恢复，回滚路径经过演练。

2. 范围、风险与窗口

范围约束

  • 只变更本案例需求和步骤明确列出的对象。
  • 管理连接中断、合法业务失败或输出偏离预期时立即停止并回滚。

不在范围

  • 运营商公网、终端操作系统和应用内部配置不在本案例范围。

维护窗口：建议预留 90 分钟，最后 15 分钟只用于验收和回滚判断。

配置对象或作用方向选择错误

影响：可能中断范围内业务或放宽安全边界。

缓解：执行前按设备、接口、VLAN/前缀和方向四项交叉核对。

只验证配置回显而遗漏真实业务

影响：交付后仍可能存在回程、策略或故障切换问题。

缓解：同时执行配置、协议/表项和业务正反例验收。

3. 现网与目标拓扑

现网状态

当前状态尚未满足“新增服务器区需被指定业务网访问，不能通过过宽汇总或默认路由掩盖地址规划错误。”；实施前必须用本案例前检命令记录真实设备、接口、协议和业务基线。

目标拓扑

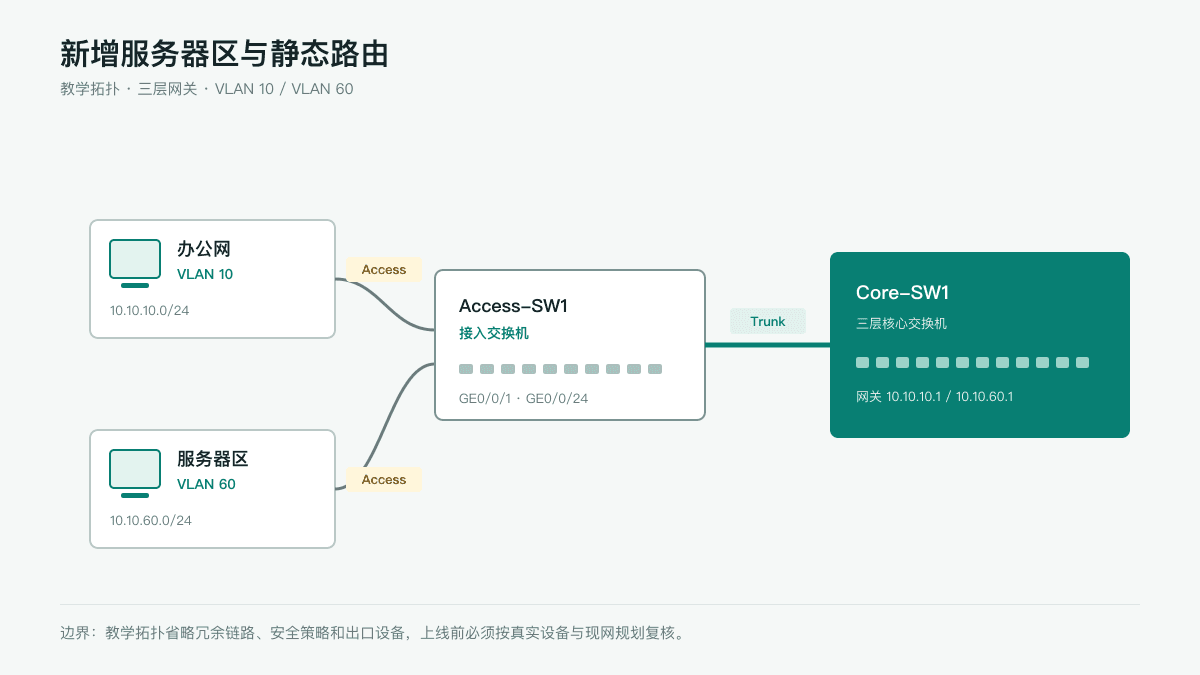

新增服务器区与静态路由网络拓扑图
新增服务器区与静态路由使用独立课程拓扑；设备与链路只覆盖“新增服务器区需被指定业务网访问，不能通过过宽汇总或默认路由掩盖地址规划错误。”所需范围，未列对象保持不变。下载 draw.io 源文件

4. 设备与接口

Access-SW1园区接入交换机支持课程目标功能的企业接入交换机
Core-SW1园区核心交换机支持二层、三层及管理功能的企业交换机
Client-1业务验证终端隔离课程测试终端
Service-1园区基础服务与业务服务器隔离课程服务节点
设备接口对端用途类型
Access-SW1GE0/0/1Client-1 Ethernet0业务终端接入与正反例测试Access
Access-SW1GE0/0/24Core-SW1 GE0/0/24接入到核心的受控上联三层
Core-SW1GE0/0/20Service-1 Ethernet0基础服务与业务验证三层

5. VLAN 与 IP 规划

区域VLAN网段网关
办公网1010.10.10.0/2410.10.10.1
服务器区6010.10.60.0/2410.10.60.1

6. 实施前检查

  • 确认设备型号、软件版本、当前提示符和带外路径。
  • 导出当前配置并采集相关接口、表项、协议和日志。
  • 从真实终端保存变更前允许与禁止业务结果。

7. 实施步骤

  1. 确认范围并冻结基线

    核对需求“新增服务器区需被指定业务网访问，不能通过过宽汇总或默认路由掩盖地址规划错误。”，采集设备、接口、配置、协议和业务现状，确认维护窗口、停止条件及带外路径。

  2. 创建 VLANIF 实现跨 VLAN 互通

    为 VLAN 10 和 VLAN 20 创建逻辑三层网关接口，配置独立地址并验证两个网段的路由与接口状态。 完成后立即执行该主题的验证命令，保存关键输出；结果不符合预期时停止进入下一步。

  3. 配置静态路由

    为远端网段 10.20.0.0/16 配置下一跳 192.168.1.2，并确认路由成功安装。 完成后立即执行该主题的验证命令，保存关键输出；结果不符合预期时停止进入下一步。

  4. 按目标前缀查询路由

    确认具体目标最终匹配的路由、下一跳与出接口 完成后立即执行该主题的验证命令，保存关键输出；结果不符合预期时停止进入下一步。

  5. 跟踪三层转发路径

    跟踪到远端主机 10.20.0.10 的路径，记录每一跳地址，并与路由设计和回程路径对照。 完成后立即执行该主题的验证命令，保存关键输出；结果不符合预期时停止进入下一步。

  6. 执行正反例和回滚演练

    按案例验收项分别证明允许业务成功、禁止业务被拒绝；触发停止条件时只撤销本案例对象，并重复原测试。

  7. 提交证据并交接

    提交实际配置差异、验证输出、故障记录、回滚结果和遗留风险，由实施人与审核人分别签字。

8. 四厂商配置

华为 · Campus-Core-1

VRP · V200R019 及以上

完整配置
system-view
vlan batch 10 60
interface Vlanif 10
ip address 10.10.10.1 255.255.255.0
interface Vlanif 60
ip address 10.10.60.1 255.255.255.0
system-view
ip route-static 10.60.0.0 255.255.0.0 192.168.1.2
display ip routing-table 10.60.30.40
tracert 10.60.0.10
vlan 10
interface Vlanif 10
ip address 10.10.10.1 255.255.255.0
vlan 60
interface Vlanif 60
ip address 10.10.60.1 255.255.255.0

华三 · Campus-Core-1

Comware · 7.1 及以上

完整配置
system-view
vlan 10
vlan 60
interface Vlan-interface 10
ip address 10.10.10.1 255.255.255.0
interface Vlan-interface 60
ip address 10.10.60.1 255.255.255.0
system-view
ip route-static 10.60.0.0 255.255.0.0 192.168.1.2
display ip routing-table 10.60.30.40
tracert 10.60.0.10
vlan 10
interface Vlan-interface 10
ip address 10.10.10.1 255.255.255.0
vlan 60
interface Vlan-interface 60
ip address 10.10.60.1 255.255.255.0

思科 · Campus-Core-1

IOS · 15.2 及以上

完整配置
enable
configure terminal
vlan 10
interface vlan 10
ip address 10.10.10.1 255.255.255.0
vlan 60
interface vlan 60
ip address 10.10.60.1 255.255.255.0
ip routing
configure terminal
ip route 10.60.0.0 255.255.0.0 192.168.1.2
show ip route 10.60.30.40
traceroute 10.60.0.10
vlan 10
interface vlan 10
ip address 10.10.10.1 255.255.255.0
no shutdown
vlan 60
interface vlan 60
ip address 10.10.60.1 255.255.255.0
no shutdown

锐捷 · Campus-Core-1

RGOS · 11.x 及以上

完整配置
configure terminal
vlan 10
vlan 60
interface vlan 10
ip address 10.10.10.1 255.255.255.0
interface vlan 60
ip address 10.10.60.1 255.255.255.0
configure terminal
ip route 10.60.0.0 255.255.0.0 192.168.1.2
show ip route 10.60.30.40
traceroute 10.60.0.10
vlan 10
interface vlan 10
ip address 10.10.10.1 255.255.255.0
no shutdown
vlan 60
interface vlan 60
ip address 10.10.60.1 255.255.255.0
no shutdown

9. 验证与验收

display ip interface brief

确认 VLANIF 接口状态为 up，并检查网关地址。

display ip routing-table 10.20.0.0

确认静态路由处于 Active 状态并指向预期下一跳。

display fib 10.20.30.40

读取实际状态或计数器，确认“确认具体目标最终匹配的路由、下一跳与出接口”已经满足。

display ip routing-table 10.20.0.10

把第一跳和出接口与本地路由表匹配结果对照。

10. 故障定位

VLANIF 接口为 down

终端无法访问默认网关，跨 VLAN 转发中断。；确认对应 VLAN 已创建且至少有一个物理接口处于 up 状态。

静态路由未进入路由表

远端网段流量没有有效转发路径。；确认下一跳属于有效直连网段、出接口为 up，并检查目的前缀格式。

命令可以执行但业务状态未达到预期

仅凭配置回显判断成功，可能遗漏接口状态、协议协商或上下游不一致。；执行 display fib 10.20.30.40，结合变更前基线和对端状态逐项复核；异常时使用本主题回滚命令恢复。

中间某跳显示星号但最终目标可达

该节点可能只是不响应探测报文，不代表实际转发中断。；结合最终结果、路由表和业务测试判断，不以单个超时节点直接定责。

11. 回滚方法

华为

达到停止条件时只撤销本案例引入的对象，并用变更前基线确认原业务恢复。

undo interface Vlanif 20
undo interface Vlanif 10
undo vlan batch 10 20
undo ip route-static 10.20.0.0 255.255.0.0 192.168.1.2
无需回滚（只读操作）
无需回滚（只读操作）

华三

达到停止条件时只撤销本案例引入的对象，并用变更前基线确认原业务恢复。

undo interface Vlan-interface 20
undo interface Vlan-interface 10
undo vlan 10 to 20
undo ip route-static 10.20.0.0 255.255.0.0 192.168.1.2
无需回滚（只读操作）
无需回滚（只读操作）

思科

达到停止条件时只撤销本案例引入的对象，并用变更前基线确认原业务恢复。

no interface vlan 20
no interface vlan 10
no vlan 20
no vlan 10
no ip route 10.20.0.0 255.255.0.0 192.168.1.2
无需回滚（只读操作）
无需回滚（只读操作）

锐捷

达到停止条件时只撤销本案例引入的对象，并用变更前基线确认原业务恢复。

no interface vlan 20
no interface vlan 10
no vlan 20
no vlan 10
no ip route 10.20.0.0 255.255.0.0 192.168.1.2
无需回滚（只读操作）
无需回滚（只读操作）

12. 交付物

  • 变更前基线、需求与影响范围确认记录。
  • 实际配置差异及配置、协议/表项、业务三层验证证据。
  • 异常、停止、回滚和复测记录，以及交接后的责任人与巡检项。
